			newdesign
			konzeptionelle neugestaltung

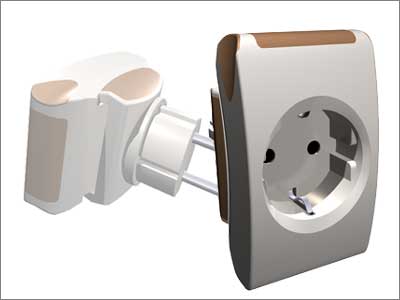

			das zeitschaltuhrensystem besteht aus einem steuerungselement und mehreren satelliten. der hier gezeigte satellit kann durch drücken (nach unten) oder ziehen (nach oben) des vorderen bereiches von dem automatikbetrieb, wie er bei der mechanischen zeitschaltuhr normal ist, auf "dauerstrom" oder "keinen strom" geschalten werden. alle anderen funktionen liegen in dem steuerungselement. somit ist ein verbleib des satelliten bei zeitweiligem nichtgebrauch in der steckdose möglich.

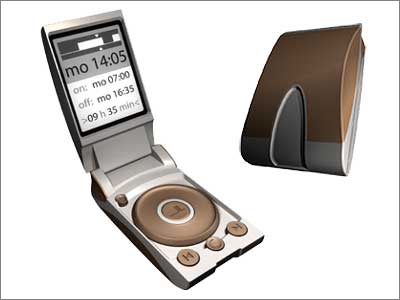

			das steuerungselement kann aufgeklappt werden und enthält sowohl eine anzeigefläche als auch bedienelemente. auf der rückseite befindet sich eine aussparung, die auf das aufladen in der station durch induktion hindeutet.

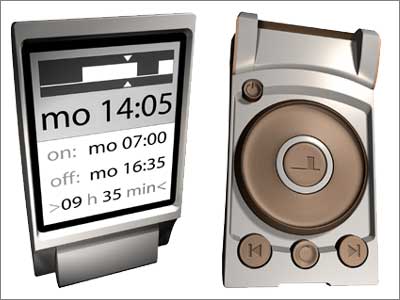

			links: in der anzeige ist eine graphische darstellung des schaltverlaufes zu sehen. darunter wird der tag mit der aktuellen uhrzeit angezeigt. des weitern folgen die momentanen schaltzeitpunkte und die dauer des intervalls. rechts: das bedienfeld hat links oben einen schalter um die steuerung ein- oder auszuschalten. das zentrale bedienelement ist eine drehbare stellscheibe mit einer druckfläche in ihrer mitte. hier können intervalle gesetzt oder gelöscht werden. darunter befinden sich sprungtasten, um direkt zum nächsten schaltpunkt zu gelangen.

			die ladestation besteht aus einem satelliten mit integrierter halterung für das steuerungselement. die energiespeicher des steuerungselementes werden ähnlich wie bei elektronischen zahnbürsten über induktion geladen. bei nichtgebrauch hat die steuerung einen eindeutigen platz.
